Cours Accélérés SW: Comment dessiner Une esquisse(Suite)

Voir le sujet précédent Voir le sujet suivant Aller en bas  Message [Page 1 sur 1]

Hugo


Petit_Bavard
Petit_Bavard
La barre d'Esquisse : Comment dessiner sur un plan 2D
La barre d'outil est tellement simple et pas besoin d'expliquer chaque outil,donc on passe à l'action.
Pour mieux voir les étapes, on va prendre un exemple un peu compliqué,qui pourrait nous être utile pour les fonctions aussi,Bref qui contient le maximum possible de fonction.

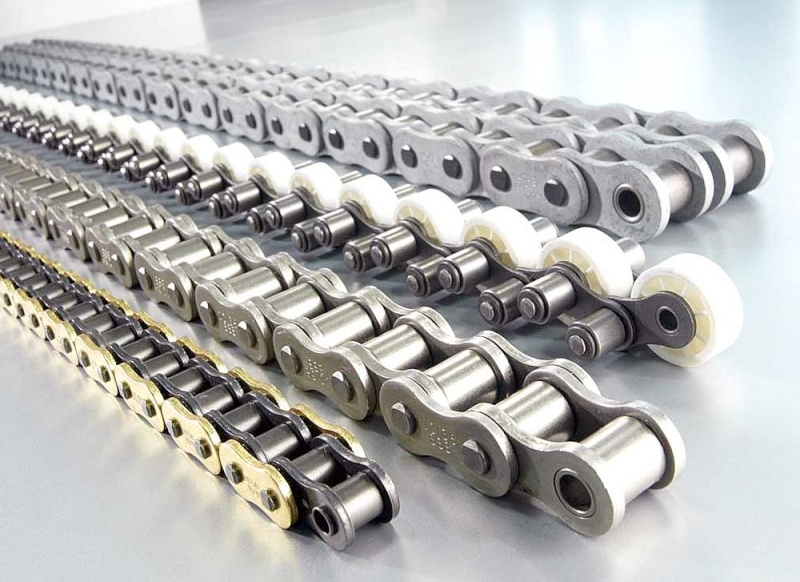

Bon Je prends la chaîne de transmission puisqu'on aura pas mal d'outil à utiliser pour sa réalisation.

-Tout d'abord,il faut Choisir Un plan sur lequel on va effectuer le tracé de l'esquisse.Il faut tenir qu'on peut pas tracer Une esquisse que Sur Un Plan Ou une surface Plane.
-Utilisez l'outil "Normal à" pour mettre le plan ou la face sélectionnée en face pour mieux voir le plan de votre dessin.cliquez ensuite sur "Esquisse" sur la barre d'outil Esquisse.

-On trace l'esquisse de la plaquette intérieure(Un article concernant les chaînes de transmission est déjà posté sur le forum,Referez vous au cas de besoin),ça donne quelque chose comme ça :
Outil cercle et dessiner comme suit :

Donner la cotation d'un cerle en utilisant l'outil de cotation sur la barre d'outil.
Astuce : Puisque les deux cercles sont égaux,Le 2ème cercle pourrait être coté d'une autre manière,en utilisant l'outil "Ajouter des relations",vous cliquez sur un cercle,maintenez ctrl et cliquez sur le 2ème cercle,une boite de dialogue des relations s'affiche à gauche,choisissez égaux et voila le 2ème cercle coté.
N.B : Si la cotation du 1er cercle change de valeur,le 2ème change également par la même valeur,C'est pour ça qu'on appelle "Relation".


Dessiner ensuite,deux arcs ,pour le faire,y a plusieurs outils,cela dépend de votre choix et de la disposition du dessin,ça donne comme suit :

Découpez les morceaux inutiles par l'outil "ajuster les entités",et dessiner l'arc symétrique du 1er,ça donne ça :
pour avoir la symétrie,tracer un axe au milieu et faite la manoeuvre : maintenir ctrl enfoncé et cliquer sur le 1er arc et puis sur l'axe et ensuite sur l'outil "symétriser les entités",ça donne après que vous débarrassez des entités inutiles :

vous pouvez supprimer l'axe de symétrie une fois l'esquisse terminée puisqu'il ne va servir à rien après.
tracer le reste de l'esquisse et coter le,coter le reste aussi si nécessaire, ça donne ça:

N.B: Normalement,l'esquisse doit être totalement contrainte,ça veut dire que toutes les cotations doivent être faites et que le dessin doit être défini par rapport à l'origine.Pour l'instant,On se contente de ça,Une fois habitué à dessiner,on cherchera à dessiner totalement contrainte.
Fermer votre esquisse.

Remarquez que sur l'arbre de création,on a maintenant une esquisse terminée,les opérations mise au dessus de la barre sont finies,au dessous ce qui est en cours de réalisation.Si vous souhaitez rectifier votre esquisse,vous n'avez qu'à cliquer dessus sur l'arbre de création et de faire "Editez l'esquisse".


Essayez de faire l'exemple vous même,ça vous apprendra vite à s'habituer au dessin, si vous avez n'importe quel problème je suis là pour vous aider.
L'exemple qu'on traite là est à terminer, on le reverra une fois passer sur le prochain sujet qui sera consacré pour "Les fonctions 3D",Soyez prêts et attachez vos ceintures
parce qu'on décollera bientôt lol!
Cordialement


_________________
CeLuI Qui DépLoRe Le M@nQuE D'OppOrTuniTé OuBliE SoUvEnT Que De PetItes PoRtEs PeUvEnT S'OuVrIr sUr De Gr@nDes PièCes
Voir le profil de l'utilisateur

mounaensa


Nouveau_Membre
Nouveau_Membre
Merci bien pour l'effort c'est vraiment intéressant Very Happy

Voir le profil de l'utilisateur

Abdou_goi


Leader
Leader
Oui Az c'est vraiment interessant comme 1er pas vers SW,moi aussi je vais postuler un ,je le prépare maintenet.
